關于RFID標簽

工作在13.56 MHz的RFID（Radio Frequency  Identification）和在此RFID基礎上演變而來的NFC（Near Field Communication）都屬于近場通訊，基于電磁場感應原理（如圖1所示），利用無線電射頻信號進行目標識別和通訊。讀寫距離是評估其系統性能的主要參數，而標簽的諧振頻率是影響該參數的關鍵因素之一。

13.56 MHzRFID無源標簽在封裝好后，只能采用非接觸法測量其諧振頻率。非接觸法測量實質上是反射測量，通過測量反射參數S ，找到S最大負峰值對應的頻率值，就是標簽的諧振。

簡述

本文闡述如何使用Agilent N9322C測試 ISO/IEC 14443標準中13.56 MHz RFID 無源標簽的諧振頻率和其讀卡器的工作頻率。

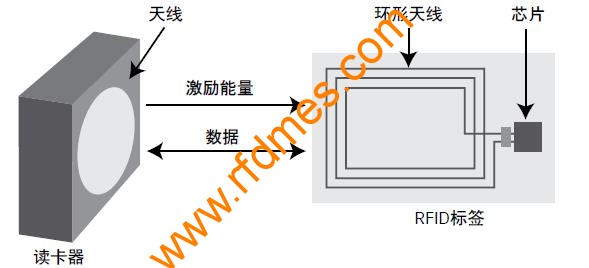

圖1： 一個典型的RFID系統

使用N9322C頻譜分析儀評測13.56 MHz NFC和RFID標簽/閱讀器的諧振頻率。

N9322C是一臺多功能的頻譜儀，它提供內置跟蹤源和內置橋選件，具有單端口反射測量功 能，可以測試反射系數(ρ)、回波損耗(Return Loss)和電壓駐波比(VSWR)指標。

– 與網絡分析儀或者阻抗分析相比較，N9322C不但具有單端口標量網絡分析儀測試功能， 而且還具備頻譜分析儀的功能，因此其性價比高。

– 與頻譜分析儀加跟蹤源和外置橋的測試方法相比較，由于測試連接簡單、操作簡便和采 用了OSL的校準方法，能夠更好的消除系統誤差，從而提高了測量的精度、測量結果的可靠性和重復性。

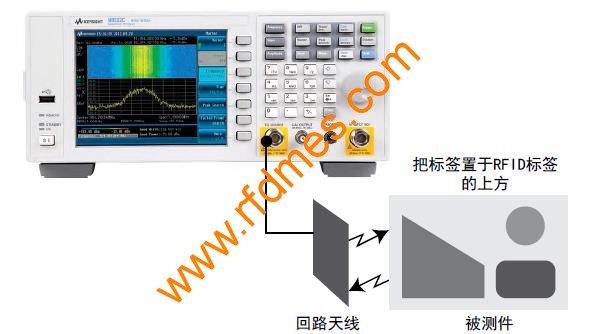

圖2 ：N9322C采用非接觸法測量RFID標簽的諧振頻率
