為了解決無線傳感網通常運行在人不能或不便接近的環境，能源無法替代的問題，該系統采用了單片機MSP430F2370芯片和少量外圍電路等來構成完整測量系統。由于其充分利用了單片機內部資源，使系統硬、軟件設計達到了最小化，具有識別可靠性高、抗干擾能力強、成本低廉和體積小巧等特點。它可以識別ISO15693，ISO14443A，ISO14443B等多種協議標準的電子標簽。在今后的門禁系統、生產線檢測、自動收費系統、超市物流等方面有很大的應用前景。

　    物聯網與無線傳感器網絡是當前在國際上備受關注的、涉及多學科高度交叉、知識高度集成的前沿熱點研究領域。物聯網能夠獲取客觀物理信息，具有十分廣闊的應用前景，能應用于軍事國防、工農業控制、城市管理、生物醫療、環境檢測、搶險救災、危險區域遠程控制等領域，被認為是對21世紀產生巨大影響力的技術之一。

　　因此，我們提出了一種基于物聯網技術的多標準RFID設別設備，此設備可以實時自動識別物品的RFID電子標簽內信息，具有識別可靠性高，信息處理能力強，功耗小，保密性強。再結合無線傳感器網絡技術的信息傳輸，可實現無線網絡環境下的信息應用，本實用新型的應用將會越來越廣泛，對于物聯網技術和無線傳感器網絡技術有重要的理論意義和應用價值。

射頻識別節點的硬件系統

　　● 射頻識別節點的結構

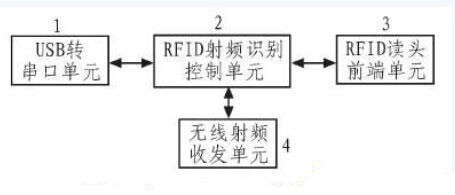

　　如下圖為射頻識別節點的結構：它包括：1)USB轉串口單元;2)RFID射頻識別控制單元;3)RFID讀頭前端單元;4)和無線射頻收發單元。射頻前端和標簽間一般采用半雙工通信方式進行信息交換，同時通過耦合給無源應答器提供能量和時序。在實際應用中，可進一步通過Eth-ernet或WLAN等實現對物體識別信息的采集、處理及遠程傳送等管理功能。

       ● USB轉串口和射頻識別控制單元

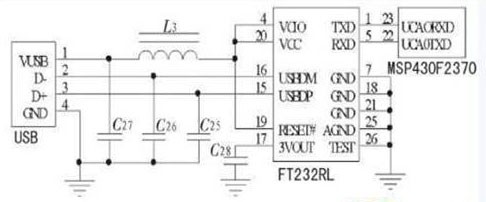

　　USB轉串口單元和RFID射頻識別控制單元連接如下圖所示。其工作原理為：用戶可以通過USB接口把模塊與PC機連接，通過USB轉串口單元發送命令到射頻識別控制單元，同時射頻識別控制單元可以通過USB轉串口單元把數據傳輸到PC機上進行數據處理。

        ● RFID讀頭前端單元

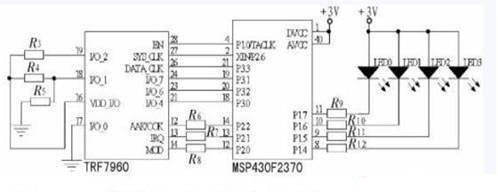

　　下圖給出了本實用新型的核心控制電路，其工作過程是：TRF7960通過SPI口與MSP430F2370通信。當讀頭前端檢測到有效標簽，IRQ就置高電平，TRF7960與MSP430F2370的SPI通信有效，射頻識別控制單元把數據存儲在數據寄存器中以便向PC機發送。同時射頻識別控制單元根據不同的數據幀結構執行相應的數據處理函數，判斷出不同協議的標簽，通過外接的LED燈指示出不同標準的標簽。
