第一章  概述

1、系統背景

隨著國家經濟的迅速發展，我國的隧道建設更是日新月異。由于城市地鐵、鐵路隧道和高速公路隧道改善了路線技術指標、縮短了路程和行車時間，提高了運營效益，因此國家在不斷加大隧道的建設力度；然而隧道建設的造價高、運營管理相對復雜，所以各地對隧道的建設都十分重視，不敢掉以輕心。

目前的遠程信息管理系統往往只是對行政和技術文件的管理，而無法實時地獲取施工信息，更不能對施工現場和施工人員的信息有一個全面、及時、準確的掌握，從而導致很多事故的發生。為此各級政府高度重視工程建設安全生產問題，并采取一系列措施不斷加強安全生產工作。如何改變目前隧道施工過程安全監管落后的管理模式，實現管理的現代化、信息化、智能化，成為管理者研究的重要課題。

因此，能夠實現災害預防、事故救助、信息化管理等先進的管理手段將是隧道安全建設的必然選擇。廣州睿豐德信息科技有限公司針對以上情況提出了“隧道施工人員統計系統的解決方案”，為隧道的安全建設提供了嶄新的安全管理理念和強有力的保證。

2、系統功能需求

■  要求對隧道施工人員及進出車輛實行遠距離RFID身份自動識別統計，并能根據記錄數據按時間、姓名、班組等條件查詢進出隧道人員及車輛及滯留隧道人員信息

■  數據可以通過電腦軟件永久保存、并能出具統計報表

■  可以通過軟件在線監控隧道內實施作業施工人員情況

■  可以外接高亮度LED顯示屏，顯示當前隧道內施工人員姓名、工號、進入時間等信息

3、系統簡介

隧道施工人員統計系統是集隧道施工人員實時統計、作業考勤、安全預警、災后急救、日常管理等功能于一體，也是國內技術領先、運行穩定、設計專業化的隧道施工現場監測系統。使管理人員能夠隨時掌握施工現場人員、設備的分布狀況和每個人員和設備的運動軌跡，便于進行更加合理的調度管理以及安全監控管理。當事故發生時，救援人員可根據該系統所提供的數據，迅速了解有關人員的位置情況，及時采取相應的救援措施，提高應急救援工作的效率。這一科技成果的實現，促使隧道建設的安全生產和日常管理再上新臺階。

第二章  系統設計

2.1 系統構成

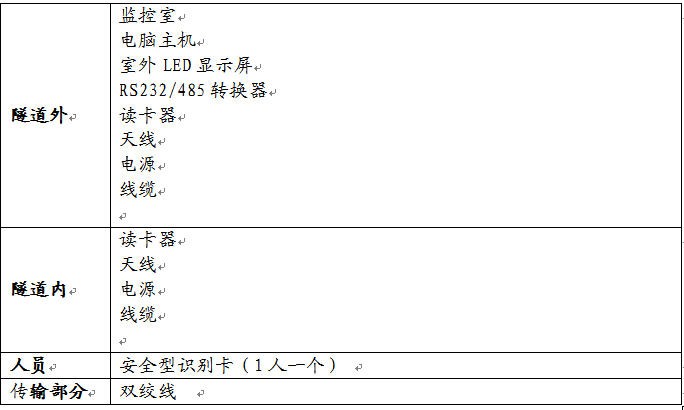

隧道人員管理系統分為隧道外部、隧道內部、人員和傳輸部分組成：

2.2 工作原理

　　2.4G有源射頻卡：施工人員或工作人員隨身攜帶，一般裝在施工人員的皮帶上或安全帽上。對車輛實施管理時，將有源射頻卡貼在汽車擋風玻璃右上角。車輛識別可以設置為壓地感讀卡模式，也可設置為有卡即讀的自由模式，都可以對車輛進出進行統計。

　　讀卡器：不管是在隧道的內外都需要安裝放置讀卡器。至少在一個系統中是需要2臺的。

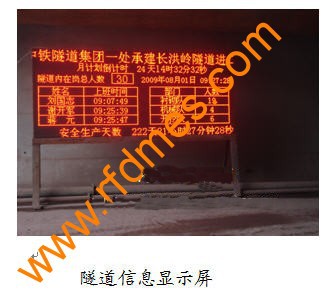

2.2.3 LED顯示屏

安裝在隧道口附近，用于顯示施工人員的信息，使管理先進化，透明化。顯示的內容包括：標簽號，姓名，時間，總人數（屏的大小1.28M*0.8M，屏尺寸也可根據客戶要求定制）。

第三章 系統特點

3.1 卓越的性能

★    高度的識別可靠性：100%的前端識別率，施工人員只要正確佩戴2.4G有源射頻卡，就能被裝在附近的讀卡器讀到。

★    識別距離遠（0-50米）：在隧道里面可達到50M的穩定距離，在這個范圍內的標簽卡發出的信息都會被讀到。

★    極高的防沖突性：每個檢測點可最多同時識別50個施工人員的信息。

★    高度的識別穩定性，真正達到無誤碼、無漏卡。

★    快速的識別速度：最快可達到200公里/小時的識別速度，即對動態的標簽卡也能認識到。

3.2 應用方便、廣泛

配合隧道現有網絡狀況，可提供基于光纖、以太網、通信電纜等多種隧道內-隧道外傳輸方式，適應性強，對現場環境要求不高，避免了由于傳輸方式單一造成的實施難題及瓶頸。

3.3 安全性、穩定性高

★    高抗干擾性，對隧道干擾源、周圍環境無特殊要求，環境適應性強

★    內部電路高度集成化，器件故障率最小化，運行可靠

★    采用有源識別卡，無電磁污染，免維護，使用安全

3.4 操作簡單方便

★    軟件全中文菜單，具有良好的操作界面

★    無線監測分站一體化結構設計，安裝方便快捷

★    識別卡內置電池，超低功耗，無須外接礦燈電源，無須充電

★    雙向卡可以更換電池

3.5 豐富的查詢和報表功能

★    查詢和報表輸出、打印功能簡單易操作

★    可對施工人員、部門以及干部的考勤信息進行查詢

★    可對施工人員運動軌跡進行查詢

★    可按要求輸出各種信息報表（如：進入隧道時間報表、個人出勤日報表、施工人出勤月報表、部門出勤月報表等）

★    可以在電腦臺上查看隧道的實時情況，無須到現場。

★    可以隨時知道目前洞內現在有多少人，這些人是誰，同時可以顯示到LED顯示屏上，具體顯示的內容要根據顯示屏的大小來定

第四章 系統功能

4.1 考勤管理功能

★    通過讀卡器能判斷出施工人員是任何時刻的出入記錄。

★    能對施工人員和干部以及部門信息進行添加，修改，查詢。

★    員工考勤查詢：可按部門及各種指定條件進行人員的出勤情況查詢，如：編號、姓名、班次、工種、部門等查詢條件；可以按任意條件自動排序；

★    干部考勤查詢：對當天所有干部的出勤情況進行查詢顯示；

★    可以按照用戶要求輸出報表

4.2設置報警功能

4.2.1外來人員報警功能

對于外來人員的或無卡施工人員獨自進入隧道時系統會自動報警。但是和攜帶卡者一起進入時，系統不會出現報警。

4.3  查詢統計

★ 施工人員查詢：可以自定義組合條件對施工人員當前區域、滯留時間及帶班領導等進入隧道相關情況進行查詢。

★ 工人分布查詢：對隧道各區域的施工人員分布情況進行查詢，使管理人員可以方便的知道特定區域的工作人數。點擊相應區域可獲得相關人員詳細信息。

★ 未到達區域查詢：用以督察和考核相關責任人跟班情況，查詢特殊工種是否到達了其工作范圍的所有區域。點擊相關狀態，可以得到到達人員和工作的明細記錄。

★ 施工人數統計：可以根據日期對進出隧道的施工人員數量進行統計。

★ 區域人數統計：可以任意設置和管理相關施工區域，自動進行區域人數統計。

4.4災后急救信息

一旦發生安全事故，控制主機立即能顯示出事故地點的人員數量、人員信息，人員位置等信息，大大提高了搶險效率和救護效果

第五章  系統軟件功能

本系統軟件有“安裝版”和“網絡版”兩種版本，所謂安裝版，即單機版，是局限于施工現場控制室內一臺電腦使用的軟件；所謂網絡版，就是在任何有網絡的地方，都能登錄該軟件界面，使用該軟件的定位、考勤功能進行遠程監控（前提：施工現場控制室的那臺電腦必須是聯網的）。 軟件功能如下：

5.1 安裝版軟件

5.1.1登錄功能

5.1.2 員工信息增加

5.1.3 信息導入

5.1.4 信息查詢

5.1.5 員工管理

第六章 設備介紹

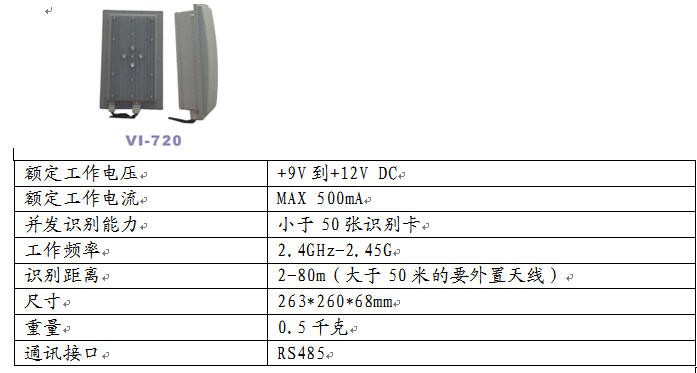

6.1卡器VI-720

6.2向天線VA-99H

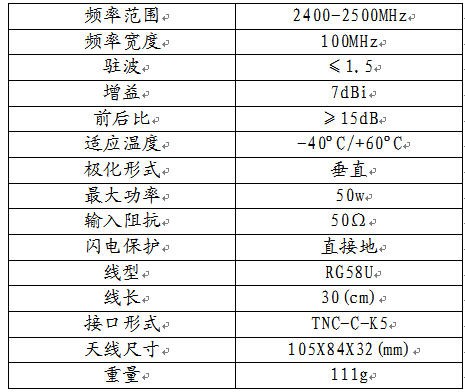

　　主要技術參數：

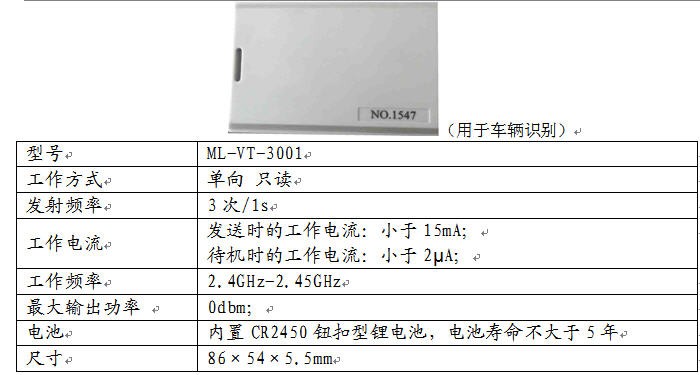

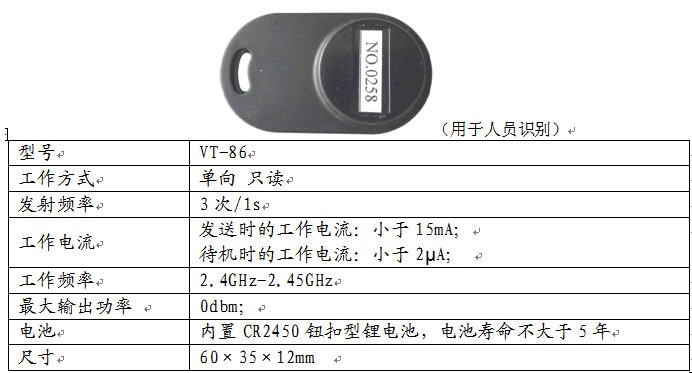

6.3 有源射頻卡

第七章  技術支持與服務內容

7.1系統技術報務

a.測試期內：（1月）

在測試期內系統如果出現故障或不能工作，要及時向我們反饋，我們會提供免費服務以及必要的設備更換。

b.保修期內（1年內）

在保修期內，若設備出現問題，可以進行更換。若系統出現問題，我們可以通過電話進行技術服務，有必要的話，我們可以免費上門維修。

c.保質期后

終身免費維修，但是要收取器件的成本和來往的運輸費用，若是上門服務要為我公司技術人員提供食宿以及差旅費。

7.2 人員培訓計劃

為了使整個工程能更好的使用，我公司制定了相應的培訓計劃。

a.培訓時間安排：

　　在項目安裝完畢后，對負責該項目的技術人員進行培訓（時間為1-3天）

b.培訓項目

理論的培訓：包括整個系統的原理、用到的技術進行培訓。

實踐培訓：操作過程要注意的問題，緊急處理培訓。

維護培訓：要不定期的對系統進行維護，培訓他如何維護。

7.3 培訓內容

　　詳情另見《系統維護人員培訓書》。
