一、簡介

隨著電力行業的大發展，無人值守變電站及機房大量的建設，無人值守變電站由于分布區域廣數量多，其設備安全保障、運行維護，需要大量的人力、時間、資金，運維人員與管理中心缺乏及時的信息溝通和協調、往往造成運維不及時等眾多的弊端，不能實現無人變電站的安全、高效、運行維護成本低的目標。

網絡化門禁、報警、監控安保系統的應用將大大提高無人值守變電站的實時監控能力和出入權限的管理能力、數據的自動存儲、問題的分析的水平，提高運行維護的效率和大大降低成本。

睿豐德公司，核心成員具有30年以上電子安全行業專業經驗，公司通過長期和國內、國際一流企業和客戶合作，自主研發了睿豐德超級組織網絡門禁系統。該系統有效解決了跨區域、跨國際企業組織，門禁出入口協同控制和管理的需求。

二、無人值守變電站網絡門禁系統

無人值守變電站對安全監控，實時性方面有著很高的要求，本文將介紹通過技術手段實施網絡門禁解決安全監控的問題，保證無人值守變電站安全，能夠實時的了解變電站內各種情況，對每個無人值守變電站進行監控及報警，從而提高工作效率，降低成本。

為了適應電網公司對無人值守變電站的管理需求，針對無人值守變電站分布范圍廣、安全性要求高的特點，本系統采用支持局域網和廣域網的專業級網絡門禁安保控制器。該產品支持20萬個維護人員，系統支持幾乎無限多個門禁點和報警監控點設備。由于設備通訊采用TCP/IP方式，全部數據包采用SSL金融級加密技術加密，數據安全達到國際先進標準。

在電網公司的集控中心先建設一個門禁安保管理中心，利用現有的廣域網絡對所屬的分布在各變電站出入口控制及安全進行統一信息化管理；下一級的每個變電站建設為一個單獨控制的基本單位，可以實現當地控制和集控中心對本站的遠程控制；成千上萬個無人值守變電站和一個安保集控中心將形成一個完整的信息管理控制系統。各地方（區域）供電局的管理信息將根據需要上傳到電網公司，可以方便地進行遠程監控和操作管理。

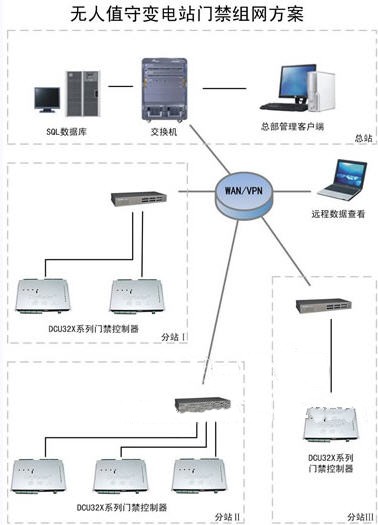

無人值守變電站門禁組網方案包含：總站（SQL數據庫、交換機、總部管理客戶端），分站（門禁控制器），WAN/VPN、遠程數據查看等部分組成。如圖一　　　　　　

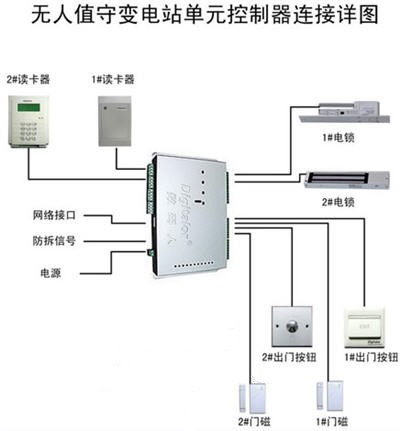

    無人值守變電站單元控制包含（控制器、讀卡器、出門按鈕、電控鎖、門磁等組成）如圖二

三、無人值守變電站網絡門禁系統的功能及特點

1.系統具有強大的容量擴展性

從一個無人值守站到成百上千個無人值守站，都可以進行全球范圍內對無人值守變電站的數據傳輸和門禁控制，可同時運行多個通訊服務器和數據庫服務器進行數據的同步和傳輸，平衡網絡負荷，從而有效地避免由于單個服務器連接數量過多、導致服務器癱瘓的問題。

2.強大細化的權限管理

金字塔式的權限管理方式，能將權限逐級下放，逐級約束。管理可以從部門細化到個人，從控制器細化到一個門點，無一不能實現，有效地解決了權限的問題。例如變電站集控中心可對變電站人員進出的時間、位置、姓名進行監控（如管理操作隊的日常進出），可手動控制變電站門的打開關閉，可對不同的工作人員發放不同權限的卡，通過不同權限的感應卡開啟不同的門，進入不同的設備區（如為運維人員遠程開關門等）。每張卡的權限可隨時更改，避免丟失的卡被人利用。

本系統還可以控制和管理人員在建筑物內相關區域的行動，解決了人為疏忽、鑰匙的丟失、被盜和復制等傳統保安防范存在的問題。每個用戶持有獨立的信息，可以通過軟件系統建立或取消其使用權，增加或減少使用權，為防范從正常通道的侵入提供了保證。另外，系統還可以實現對人員權限的明確限定，無論是內部人員或外部人員，都可以通過對權限的設置，清楚地界定可以自由進出的范圍，并記錄以備查詢。這極大地緩解了人員管理的壓力，并可達到在提高安全度的情況下節約人力的效果。

3.高保密性

系統的數據傳輸采用了SSL加密，能確保傳輸的信息在網絡中不會被篡改被破譯，重要數據的存放也采用了加密。

4.高可靠性

本系統是由智能網絡控制器組成的分布多層網絡模塊化結構體系，采用現場控制器，接近于控制點，所有分布式控制器在同一分層總線上自主工作，當一臺控制器發生故障時，不會殃及整個系統。本系統充分體現了集中管理、分布控制的設計思想,減少了風險，增加了可靠性。

5.完善的開門方式

(1) 在變電站普通安全級別管理區域：可以選擇單卡開門的方式，這種開門方式簡潔，操作簡單；

(2) 在高安全級別管理區域：可以選擇任意多張卡開門方式，該方式是被授權的多個人全部到齊刷卡才能打開此門，而不需要指定哪幾個授權使用卡的工作人員同時在場就可以開啟此門；

(3) 在高安全級別及管理要求較特殊的管理區域：可以選擇指定多張卡開門方式，此開門方式不僅要求規定數量的持卡人在場，而且必須是指定的持卡人同時在場才可以打開，增加了安全系數；

(4) 在高安全級別及高管理要求的特殊管理區域：可以選擇部門組合的方式開門，這就要求不僅是授權持卡人，而且必須要不同的部門組合起來的持卡人同時在場才可以開啟此門，這就可以避免某一個部門想開啟此門進行操作而不通過其他重要部門，避免很多違規情況的發生以及管理上的麻煩。

6.針對工作人員正常巡查等情況增加的幾個新功能

(1)  雙向讀卡功能：當工作人員需要進入變電站進行有關的操作時，而其他人員又需要對進入的工作人員進行有依可查時，這時使用雙向讀卡功能就可以清楚地記錄進入人員的進門和出門時間等信息，系統內能夠詳細記錄進入人員的基本信息，這種功能避免了變電站對工作人員的進門和出門時間等詳細信息的采集；

(2)  未關門提示功能：當任一門開啟超過規定時間（可設置0-255秒）后未關閉或假鎖，則通過管理主機報警提示關門，此功能可以防止非授權人員進入變電站，工作人員可以根據管理主機報警而迅速地將門關閉，從而避免變電站人員在進入后因疏忽而忘記關門或假鎖時造成不必要的人為或自然損失等；

(3)  緊急封門及報警功能：當警情發生時，按下變電站內的緊急封門按鈕，可實現兩道門的同時強制鎖閉，使門內門外均不能開啟，同時，向公安局或有關人員報警；當工作人員進入變電站內，如發現有非法入侵者時，可以及時啟動緊急封門按鈕，將非法入侵者關閉在變電站內，即使非法入侵者有同伙在室外也無法打開大門將非法入侵者救出，在鎖門的同時系統已經向公安局或有關人員報警，及時阻止非法入侵者繼續犯罪并將非法入侵者繩之以法；

(4)  脅迫開門報警功能：當罪犯想通過威脅工作人員達到進入變電站內進行盜竊或者破壞時，工作人員只要用脅迫開門密碼開門，在開門的同時系統會向監控中心發出報警信號（警號，警燈等），以達到嚇跑罪犯或者通過公安人員將罪犯繩之以法的目的等；

(5)  智能化管理：通過管理電腦對進出無人值守變電站的工作人員的權限、進出時間以及進入方式進行管理，安全方便；管理電腦可實時監控變電站進出人員及相應事件，并同時存儲相應數據，以備查詢；

(6)  多種身份識別系統：支持非接觸IC卡識別系統、生物識別系統（如：指紋、虹膜、掌形識別等）；當變電站工作人員需要進入變電站查看現場情況時，可以選擇非接觸IC卡識別系統來開啟大門，也可以選擇生物識別系統來開啟大門，變電站管理人員可以選擇不同安全級別的系統。生物識別系統一般情況下高于非接觸 IC卡識別系統，因為人的指紋、虹膜、掌形等是唯一的，只有授權的本人才可以開啟大門，而IC有可能讓本人在丟失的情況下，自己進不去而拾卡者卻可以輕松進入，這就需要根據變電站不同安全級別的場所選擇不同的身份識別系統；

(7)  多卡開門功能：在重要的區域，系統可以設置多卡開門方式。在打開一道門時，需要多人同時在規定時間內有效識別身份后，門才能打開；系統可以設置2- 8人在同時在場才可以開啟此門。此功能的應用場所是高安全級別的地方，比如數據中心如果有某一個人想進去對數據進行修改，必須等授權的2-8人同時在場方可進入，否則無法開啟此門對數據等信息進行修改等。

此外，高可靠性、高安全性也滿足了無人值守變電站的需要。控制器所有接口均有接口保護電路，有效保護接口電路；繼電器所有觸點均有觸點保護器，確保繼電器在長時間頻繁動作下不會損壞觸點；控制器設有硬件電子狗監控器，確保控制器在工作時不會出現死機的情況。

四、系統優勢

1.本系統是由分散的智能控制器組成的多層次模塊化結構，采用現場控制器，接近于控制點，所有分布式控制器在同一分層總線上自主工作，當一臺控制器發生故障時，不會殃及整個系統。充分體現了集中管理、分布控制的設計思想, 減少了風險，增加了可靠性。系統基于社區的概念設計,對門禁點及其它控制點的數量要求完全可以滿足。基于局域網絡的門禁控制系統可以控制的控制器及門禁控制點幾乎沒有限制。

2.系統具有實時“即插即用”和在線自檢功能。系統中的典型故障，中央工作站均以聲音信號和文字告警提示。在系統中心和控制器通訊因為故障中斷時,各點的控制器可以獨立工作,控制器內可以記錄一定量的信息。

3.控制器具備強大的基于TCP/IP局域網絡的通信能力，使得每個獨立的控制器可以利用現成的電腦局域網絡進行數據通信，增加系統管理的靈活性。

4.控制器的通訊接口提供了RJ45標準接口，可與其它系統聯接，成為一個子系統, 此外, 系統還可開放必要的通訊協議以便進行更高層次的集成。 系統考慮留有多余的輸入輸出接口，以便于今后系統擴展, 并且即使這些預留點不夠用，本系統的模塊化結構也能方便地增加設備以滿足更大規模的擴展。

應用網絡門禁系統進行遠程監控具有很大的意義,它可以實現無人值守變電站遠程集中監測控制，在既獲得數據信息、設備運行情況的同時，又可以獲得現場的安全保衛情況，以便工作人員準確獲得現場狀態和事故故障的地點，真正實現無人值守變電站的遠程監控。
