對一些需要嚴格控制環境溫度的重要場所，比如大型通信機房、計算機房等在設計弱電系統時一般都需要設置溫度監控系統，以期起到保護特定資產或者確保系統平穩運行的效果。除了機房，這些場所還包括電視臺、電纜通道、控制機房（柜）、發電廠、變電站，以及貨倉、糧庫、冷庫、商場、食品廠、制藥廠、酒廠、飲料廠等需要大面積大范圍的溫度測量與監控的倉儲重地。此外在地鐵、隧道、鐵路、機場、船艙等交通運輸領域和油罐、氣罐、煤倉、軍工廠，彈藥庫等危險品區域，溫度監控通常是最基本的環境監測元素。在本方案中，我們以機房溫度監測為例，闡述公司溫度標簽產品SP-THT-100在這些溫控領域的應用需求和應用原理。

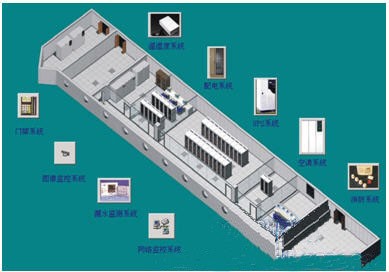

隨著國內信息技術的迅猛發展和快速普及，計算機系統及通信設備在各個應用領域的數量成指數模式增加，機房（計算機中心、設備間、配線室、基站等）已經成為各類企事業單位業務管理的核心平臺；配置了網絡設備、計算機服務器及其它通訊設備的機房成為數據交換與存儲的重要場所，需要特別的措施加以防護。如下圖所示，典型的機房控制系統包括門禁系統、圖象監控系統、溫濕度系統、網絡監控系統等，對機房進行全方位的監控管理。其中，機房的溫度和濕度是兩個非常重要的環境參數，是計算機設備正常運行的必要條件。根據一項統計調查，溫度每升高10℃計算機的可靠性就下降25%，磁盤磁帶會因為熱脹效應造成記錄錯誤。計算機的時鐘主頻在溫度過高或過低時都會降低。為此，目前許多機房的管理采用24小時專人值班來定時巡查機房場地設備，這樣不僅加重了人員的負擔，而且往往不能及時排除故障。利用機房環境監測系統，能使機房監測的信息通過更快捷的方式在更大的區域內得到有效的集中搜集和處理，發現故障報警隨時解決，對安全隱患進行記錄和綜合分析，最終尋求解決途徑。

一、應用方案

為滿足日益增長的機房溫度監控需求，廣州睿豐德信息科技有限公司近期推出了基于有源RFID技術的機房溫度監控系統。 通過先進的有源RFID技術，在需要合適的溫度監控管理來保證資產質量及其平穩運行要求的場合，將采集到的環境溫度數據持續記錄在有源電子標簽內，并通過無線方式傳輸到后臺監控系統中，免除人工巡查和拉網布線的煩惱，提高工作效率。

在一般機房中，網絡機柜及服務器機柜中安裝的網絡設備或服務器為重要設備，本身為發熱電子設備，必須在一定的溫度和濕度環境下運行，一旦機柜內風扇故障停止運行或空調停止運行，機柜溫度會很高，超過網絡設備或服務器運行的環境溫度，會影響到設備的正常工作，進而影響到企事業單位正常業務運轉的正常進行。

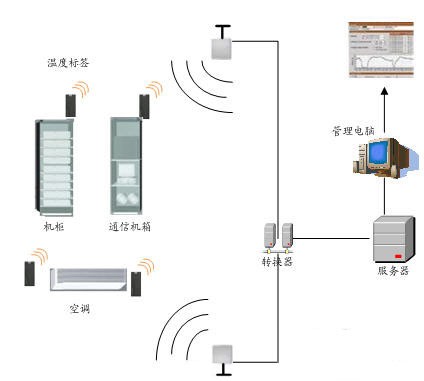

基于有源RFID技術的溫度監控應用原理非常簡單：在機房的主要設備工作間安裝溫度和濕度傳感標簽，對溫度、濕度進行實時檢測，溫濕度標簽在接收到溫濕度數據后可以定期向遠距離閱讀器發送數據，這些數據實時傳輸到后臺并在監視屏上顯示各測點溫度、濕度值。通過軟件工具，這些不停發送的數據可以形成一條溫度曲線，顯示當前機房溫度的變化趨勢，當任何一個檢測值超過各工作區規定的溫、濕度上、下限值時，在監視屏的相應數據旁可以用醒目的標志符的閃動來提示該值的超限報警。在設備異常情況下還以多種形式的報警通知相應人員，使機房監控達到無人或少人值守，為機房高效的管理和安全運營提供有力的保證。

系統結合SMS、GSM短信技術，利用互聯網的全球資源，打造價格低廉、功能豐富的無人值守機房解決方案。在機房出現異常的時候，進行短消息報警，可設置短消息群發，及不同的時刻通知不同的值班人員。通過手機或電話振鈴、電子郵件的方式，可以讓系統發送當前的機房設備運行情況的短消息及電子郵件，充分實現無人值守的遠程監控。

作為國內有源RFID產品的首席供應商，廣州睿豐德科技信息有限公司提供了經過大量現場測試和案例驗證的優質溫度傳感標簽。

     目前，我們公司提供的溫度標簽有如下特點：

◆數據存儲量大，最大可以擴展至256KB的用戶空間；

◆可重復使用，使用成本低，不需人工干預，不需脫離物品；

◆通訊距離遠，與基站式閱讀器可在80 米大范圍通訊，與手持閱讀器也能保持30米的通訊距離；

◆內置高能鋰電池供電，并采用微功耗設計，使用壽命長（5年）；

◆標簽體積小，方便安裝使用。

二、方案特點

1、大流量：極高的防沖突性，采用多種防沖突方案，可支持200個以上標簽的同時讀取；

2、高可靠性，工作溫度-40℃~85℃，防水，防沖擊。

3、高抗干擾：對現場各種干擾源無特殊要求，安裝方便簡單。

4、全球開放的ISM微波頻段，無須申請和付費。

5、超低功耗：對人體更安全、更健康。

6、溫度指標可動態設定，方便使用。

7、超限報警功能：系統可以連接大量報警設備，例如門磁，紅外，煙感，玻璃破碎器等，一旦捕獲到異常信號，系統能自動報警（聲音報警、電話振鈴報警、發送電子郵件報警、短消息報警，可設置短消息群發），上傳報警信息并進行本地及遠程監測，系統可在不同的時刻通知不同的值班人員。

8、遠程聯網功能：通過ADSL、Cable Modem、以太網接入等寬帶接入，所監控機房可以自動發送該機房的環境參數到監控主機上，由此，監控人員可以隨地隨時了解所監控機房的情況；采用專用的程序來開發實現，確保系統的安全穩定性。這種方式簡單可靠效果好，成本很低

9、內網監測功能：局域網內的辦公用戶在經過授權后，可以讀取監控主機上的實時數據，實現遠程的監測。系統不但能夠在值班室監測，領導在自己辦公室可以非常方便地監測。同時互聯網上的其他授權用戶都可以獲取并了解計算機房里的實時信息

10、手機遠程監測功能：通過手機或電話振鈴的方式，可以讓系統發送當前的機房溫度、設備運行情況的短消息。對呼叫號碼進行過濾，只有設定的號碼才能促使系統發送運行情況短消息，提高系統的安全性（注：此項功能需要SIM卡開通來電顯示）

11、數據統計分析功能：實時顯示或者歷史顯示房間的各參數曲線變化，可以同時顯示多個不同房間的環境參數曲線，更方便比較分析。可顯示參數列表、實時曲線圖（對應具體數值并任意調整坐標）、實時數據、折算數據、累計數據、歷史、報警畫面、報表等多種顯示、統計功能更加貼近用戶需求

四、產品介紹

1、有源感應卡 SP-TST-100 、溫濕度傳感標簽SP-THT-100

主要技術性能如下：

◆識別距離:最遠80米（與SP-RGS-300，空氣中）
◆工作頻段:2.4－2.48G
◆接收靈敏度:-80 dbm ～ -90 dbm
◆存儲空間:標準97字節，可擴充
◆期望電池壽命:6 年，電池電量過低時自動報警
◆掉電保存期:10年以上
◆ID號碼:64 bit
◆工作溫度:-40℃ ～ +80℃
◆保存溫度:-60℃ ～ +85℃
◆抗電磁干擾:10V/m 0.1～1000MHz AM調幅電磁波
◆震動:10～2000Hz 15g 三個軸
◆自由跌落:1500mm 混凝土地面，每個面各兩次
◆溫度敏感度：0.5℃

2、閱讀器（刷卡器）SP-RFS-300系列

主要技術性能如下：

◆識別速度：100 個標簽/秒 (僅限ID號)

◆防碰撞處理：200個標簽同時讀取

◆識別距離:最遠80米（與SP－TGS系列標簽，空氣中）

◆工作頻段:2.4－2.48G

◆輸出功率:≤3 dBm（可軟件調整）

◆微波通訊檢錯:CRC16循環冗余校驗

◆天線極化:定向/全向

◆標準/認證:CE；FCC；ISO9001

◆電源:6～12V DC（MAX 30mA）

◆通訊接口:RS232/485/威根 波特率：4800～115200

◆工作溫度:-40℃ ～ +80℃

◆保存溫度:-60℃ ～ +80℃

◆抗電磁干擾:10V/m 0.1～1000MHz AM調幅電磁波

◆可靠性:MTBF ≥ 70000小時

3、手持閱讀器SP-RCF-100系列

主要技術性能如下：

◆識別速度 : 100 個標簽/秒 (僅限ID號)

◆防碰撞處理 : 200個標簽同時讀取

◆識別距離 : 最遠30米（與SP－TGS系列標簽，空氣中）

◆工作頻段 : 2.4－2.48G

◆輸出功率 : ≤3 dBm（可軟件調整）

◆微波通訊檢錯 : CRC16循環冗余校驗

◆天線極化 : 圓極化

◆標準/認證 : CE；FCC；ISO9001

◆電源 : PDA供電

◆通訊接口 : CF 波特率：19200

◆工作溫度 : -40℃ ～ +80℃

◆保存溫度 : -60℃ ～ +80℃

◆抗電磁干擾 : 10V/m 0.1～1000MHz AM調幅電磁波

◆可靠性 : MTBF ≥ 70000小時
