一、背景

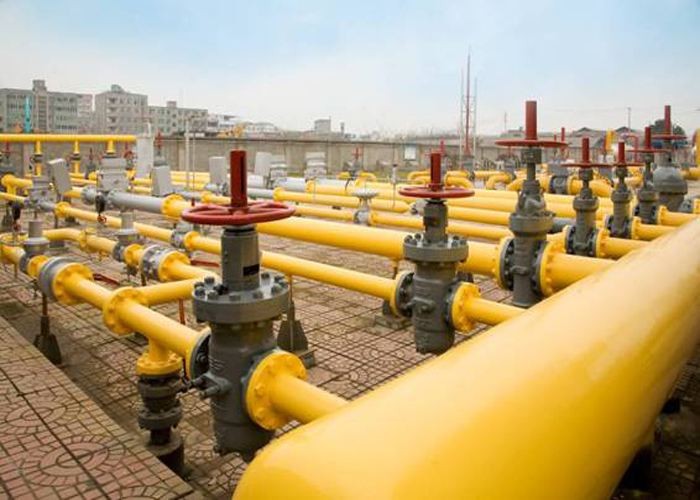

燃氣行業和廣大百姓日常生活、工礦企業的生產息息相關，如何保證供氣業務的正常開展時眾多燃氣公司的一個重要任務。燃氣管道和相關設備如調壓器，閥門的正常工作是正常供氣的基礎，所以對管線和設備的管理是燃氣公司的一項重要日常工作。目前燃氣行業對管線和設備管理的主要兩種方法及不足：

1． 人工日常巡檢

a. 巡檢到位情況和記錄數據無法把握其真實性

b. 大量巡檢信息保存不便、易丟失、耗工時

c. 信息查詢不便，無法有效利用數據對設備做缺陷分析、選型等作輔助決策

2． SCADA遠程監測

a. 監控終端的工作條件苛刻

b. 通訊系統復雜多變不保證可靠傳輸

c. 覆蓋率低，造價昂貴

企業目前急需一個低成本的巡檢系統來實現對設備實現動態和靜態的系統管理。燃氣管線調日常巡查管理系統需達到以下3點要求：

1、要保證定時對每個設施的檢查。

2、對每次巡檢的設施的狀態，工作數據的紀錄、匯總、分析。

3、各級領導及相關部門可以方便的通過局域網或INTERNET查詢巡檢的情況。

二、系統工作模式

1.  初始化：首先要建立巡線系統的基礎數據庫，可以從線路管理系統中獲得。為了實現智能化，還需要采集所有設備地理位置的座標。這個過程需要巡線員持終端走到每一個設備前，查詢當前設備的資料，GPS模塊就自動獲得當前位置的坐標。并可通過終端直接拍攝設備圖片，做為信息立體化表現。終端擁有的RFID功能可以與后臺核實設備情況，更加方便準確詳細的了解到整個石油輸送管道線路的整體資料，并在地圖信息上體現。整個初始化過程簡單，只需巡線員從頭到尾巡查一遍，系統就將獲得所有設備的GPS地理位置數據，設備詳細資料和圖像信息。

2.  日常巡查：每次工作前巡線人員會先得到系統傳達的巡查工單。當移動防爆平板電腦到達所需檢查的地點后，只要打開機器，智能巡線系統客戶端程序就通過GPS模塊自動獲得當前位置坐標，然后與本地或局內的數據庫中的資料進行對比，將面前的設備檔案顯示在終端屏幕上。巡線人員即可將現場線路設備情況記錄在掌上電腦中。同時，系統自動激活GPRS無線網絡，將所在的地理位置信息和當前的時間，連同現場線路情況記錄一起發往局內的數據庫，由后臺巡檢服務程序處理后進入系統數據庫。如果有GIS系統配合使用，PDA可以顯示電子地圖，并進行導航，指引巡查路線。

3.  資產清查：系統可將盤點工單發送給巡檢人員，在巡檢的同時完成資產盤點任務，智能終端自動完成設備清點，并根據系統發出的盤點清單，第一時間掌握盤點情況，并將數據通過GPRS發送給系統，自動生成盤虧盤贏報表。

4.  強化管理：管理人員可以預先設置任務單，安排每日的巡查任務、順序、工作量、路線等。當巡線人員工作中，系統根據任務單或預定設置自動提示巡線員下一個巡查點。同時控制中心可隨時監測巡線員的工作進度和巡查情況。遇到特殊情況，管理人員可通過無線網路進行不間斷的調度指揮。移動終端與后臺系統數據庫間保持數據實時通透，保障企業管理信息化，確保巡檢的到位率。

5.  為了保證可用性，系統支持在線和離線兩種方式的工作狀態。如果GPRS無線網絡因為信號問題暫時無法接通，系統將數據暫時存儲在本地。一旦無線網絡可用，就自動發送數據。另外，系統還提供備用的USB/紅外線數據集中傳送方式以供不時之需。當因故無發使用無線網絡時，巡線員可以將終端置于智能巡線服務系統的USB接口/紅外線接入設備前進行同步。

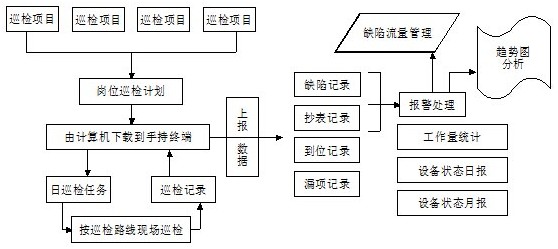

三、巡檢系統流程

依據燃氣管線和附屬設施的防爆要求和野外的工作環境，該解決方案的由無源非接觸式TI RFID電子標簽、防爆型手持式數據采集器和系統管理軟件構成。在需要巡檢管理的設施上安裝RFID電子標簽，每個RFID電子標簽都內置有獨一無二的編碼，可準確的提供每個設施的識別，同時在系統管理軟件中將電子標簽與管線位置或設施構建一一對應的關聯，并建立所有設施的基本屬性。

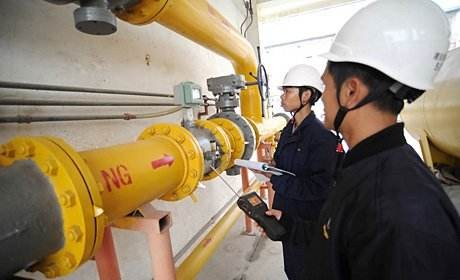

巡檢人員在巡檢時攜帶手持式的數據采集器按計劃巡檢，沿線讀取電子標簽，數據采集器會自動紀錄下電子標簽的編碼和讀取的準確日期和時間，并自動提示在該設備需做的工作內容。巡檢人員根據數據采集器的提示，將設備的運行狀態和參數通過鍵盤輸入在數據采集器內。數據采集器內的信息可通過數據線下載的管理電腦，并通過局域網或廣域網自動匯總到系統管理平臺。由系統管理平臺統計，分析合評估，并生成各類統計分析報表，通過巡檢到位報表了解巡檢人員的巡檢軌跡和巡檢到位情況；通過設施狀態和參數等數據類報表可掌握、分析設施運行情況，缺陷分析。

四、系統特點

1.采集端實時向數據中心提供地理坐標; -數據中心可以實時監控其工作狀態;

2.數據中心和采集端之間，保持實時在線，并且提供全透明傳輸通道; -強大的信息準確定位、實時監控、高效調度功能;

3.提供標準的數據接口，可實現與企業管理信息系統、決策支持系統的無縫對接;

4.可同時支持多種通信方式，包括GSM短消息、語音、GPRS; -支持多級架構，多中心級連、分布式互聯，支持移動中心;

5.支持RFID功能，可完成管道設備的資產管理和清查，也可實時掌握設備的詳細資料; -支持攝像功能，實時采集管道設備或周邊設施的視圖信息發送至計算機系統完善燃氣管線
