超高頻四通道RFD-2240模塊

模塊是迅遠科技潛心研發的高性能超高頻讀寫模塊，最大輸出功率可達到+30dBm，配合8dBi增益天線，讀取距離在20m以上，并可實現大于400tags/s的標簽識別率。本模塊是基于IMPINJ 第二代射頻芯片R2000設計的四通道超高頻讀寫模塊，專為高挑戰性RFID應用環境而設計的高性能UHF RFID讀寫模塊，能為客戶提供了業界前所未有的讀寫性能。本模塊經過大量測試和長時間不間斷工作（連續180天）等驗證，其穩定性、可靠性完全能滿足對其的使用需求。同時載四路MMCX天線接口，提供功能豐富的標準化SDK開發包，用戶可以在短時間內根據項目需求開發出高性能讀寫器設備。模塊適用于倉儲、物流、服裝、生產線管理等對RFID密集讀取性能要求較高，更有挑戰性的應用環境。

產品概述
詳細參數

RFD-2240高性能超高頻讀寫模塊最大輸出功率可達到+30dBm，配合8dBi增益天線，讀取距離在20m以上，并可實現大于400tags/s的標簽

識別率。本模塊是基于IMPINJ 第二代射頻芯片R2000設計的四通道超高頻讀寫模塊，專為高挑戰性RFID應用環境而設計的高性能UHF RFID讀寫

模塊，能為客戶提供了業界前所未有的讀寫性能。本模塊經過大量測試和長時間不間斷工作（連續180天）等驗證，其穩定性、可靠性完全能滿

足對其的使用需求。同時，M2240搭載四路MMCX天線接口，提供功能豐富的標準化SDK開發包，用戶可以在短時間內根據項目需求開發出高性

能讀寫器設備。

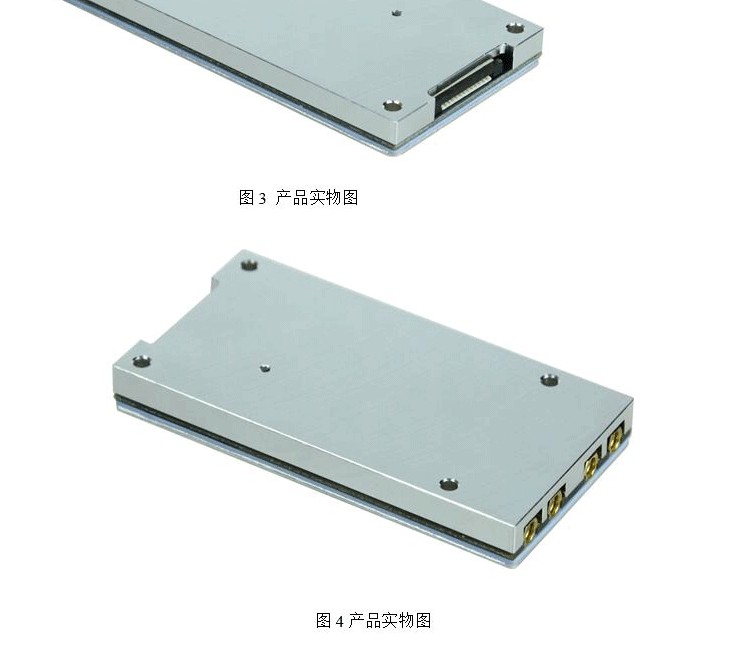

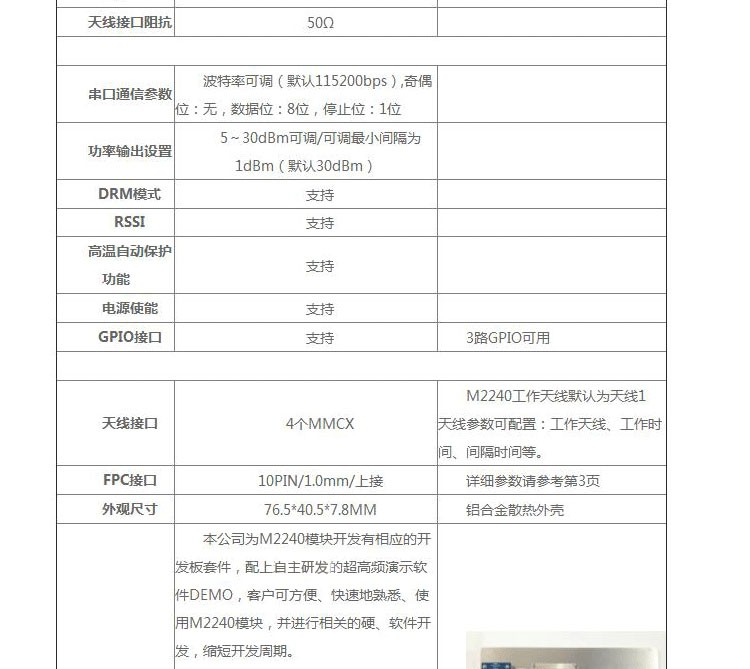

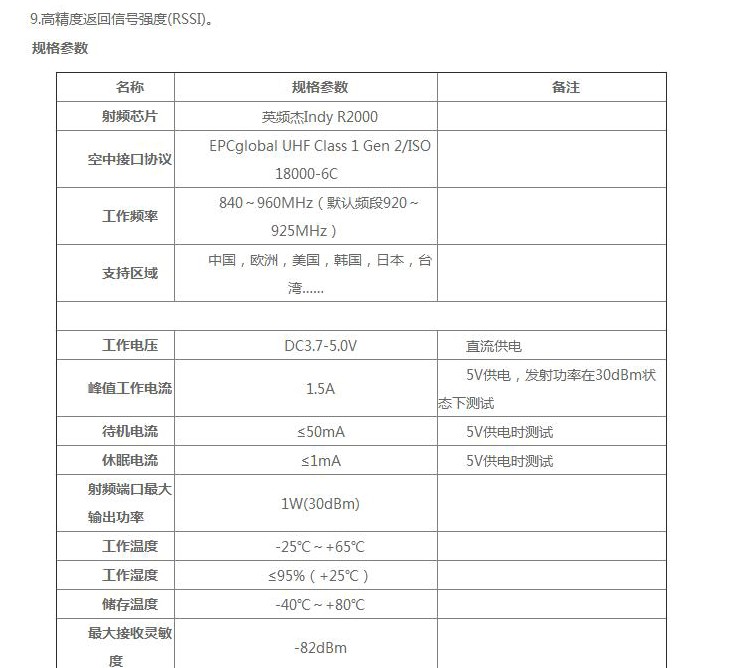

2.產品技術參數

名稱	規格參數	備注
射頻芯片	英頻杰Indy R2000
空中接口協議	EPCglobal UHF Class 1 Gen 2/ISO 18000-6C
工作頻率	840～960MHz（默認頻段920～925MHz）
支持區域	中國，歐洲，美國，韓國，日本，臺灣……

工作電壓	DC3.7-5.0V	直流供電
峰值工作電流	1.5A	5V供電，發射功率在30dBm狀態下測試
待機電流	≤50mA	5V供電時測試
休眠電流	≤1mA	5V供電時測試
射頻端口最大輸出功率	1W(30dBm)
工作溫度	-25℃～+65℃
工作濕度	≤95%（+25℃）
儲存溫度	-30℃～+70℃
最大接收靈敏度	-82dBm
天線接口阻抗	50Ω

串口通信參數	波特率可調（默認115200bps）,奇偶位：無，數據位：8位，停止位：1位
功率輸出設置	5～30dBm可調/可調最小間隔為1dBm（默認30dBm）
DRM模式	支持
RSSI	支持
高溫自動保護功能	支持
電源使能	支持
GPIO接口	支持

天線接口	4個MMCX	M2240工作天線默認為天線1 天線參數可配置：工作天線、工作時間、間隔時間等。
FPC接口	10PIN/1.0mm/上接	詳細參數請參考第3頁

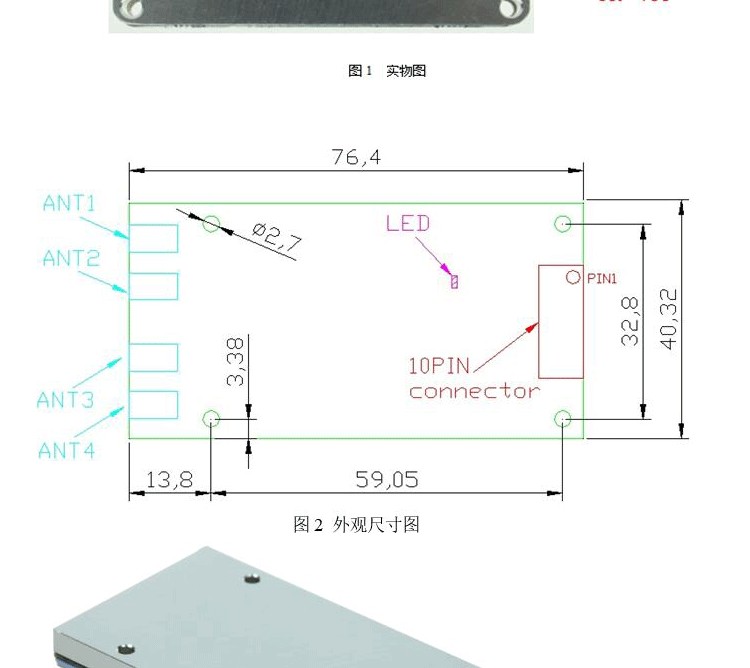

外觀尺寸	76.540.57.8MM	鋁合金散熱外殼

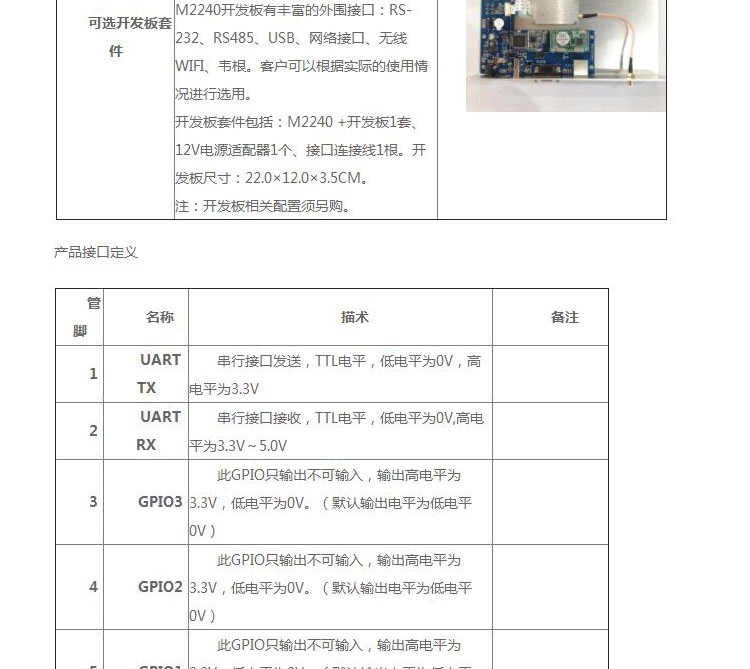

可選開發板套件	本公司為M2240模塊開發有相應的開發板套件，配上超高頻演示軟件DEMO，客戶可方便、快速地熟悉、使用RFD2240模塊，并進行相關的硬、軟件開發，縮短開發周期。 M2240開發板外圍接口：RS-232。開發板套件包括：M2240 +開發板1套、12V電源適配器1個、接口連接線1根。開發板尺寸：22.0×12.0×3.5CM。注：開發板相關配置須另購。

3.產品接口定義

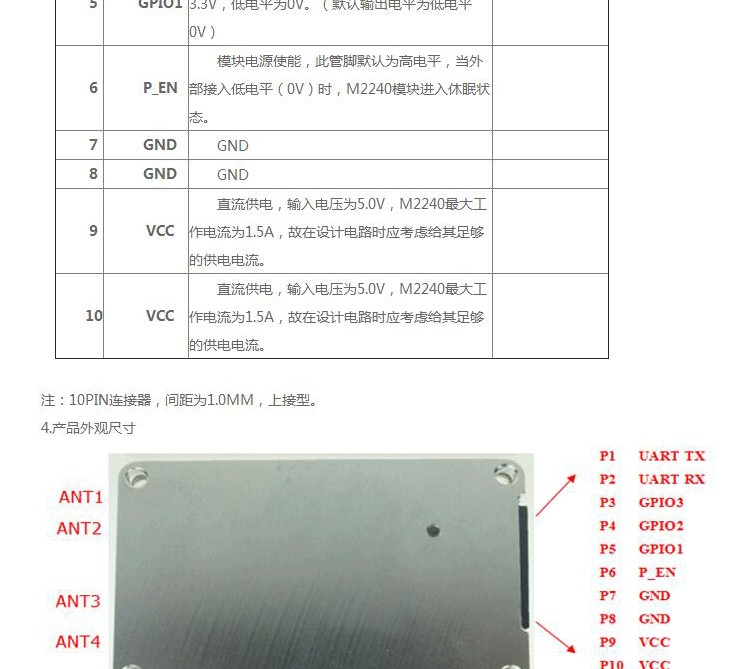

管腳	名稱	描術	備注
1	UART TX	串行接口發送，TTL電平，低電平為0V，高電平為3.3V
2	UART RX	串行接口接收，TTL電平，低電平為0V,高電平為3.3V～5.0V
3	GPIO3	此GPIO只輸出不可輸入，輸出高電平為3.3V，低電平為0V。（默認輸出電平為低電平0V）
4	GPIO2	此GPIO只輸出不可輸入，輸出高電平為3.3V，低電平為0V。（默認輸出電平為低電平0V）
5	GPIO1	此GPIO只輸出不可輸入，輸出高電平為3.3V，低電平為0V。（默認輸出電平為低電平0V）
6	P_EN	模塊電源使能，此管腳默認為高電平5V，當外部接入低電平（0V）時，M2240模塊進入休眠狀態。
7	GND	GND
8	GND	GND
9	VCC	直流供電，輸入電壓為5.0V，M2240最大工作電流為1.5A，故在設計電路時應考慮給其足夠的供電電流。
10	VCC	直流供電，輸入電壓為5.0V，M2240最大工作電流為1.5A，故在設計電路時應考慮給其足夠的供電電流。

注：10PIN連接器，間距為1.0MM，上接型。
